碳膜电阻和金属膜电阻的介绍

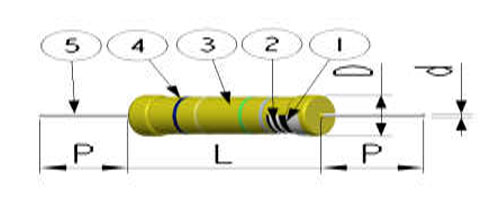

碳膜电阻

金属膜电阻
1.高热传导磁芯
2.导电皮膜
3.环氧树脂涂料
4.色环涂料
5.铜/铁质引脚
碳膜电阻主要是在陶瓷棒上构成一层碳混合物膜,例如直接涂一层,碳膜的厚度和其间碳浓度能够
操控电阻的大小;为了愈加准确的操控电阻,能够在碳膜上加工出螺旋沟槽,螺旋越多电阻越大;
最后加金属引线,树脂封装成型。碳膜电阻的工艺愈加杂乱一点,能够做精细电阻,但因为碳质的
原因,还是温度特性不太好。


金属膜电阻
金属膜电阻
1.高热传导磁芯
2.导电皮膜
3.环氧树脂涂料
4.色环涂料
5.铜/铁质引脚
与碳膜电阻结构类似,金属膜电阻主要是使用真空沉积技术在陶瓷棒上构成一层镍铬合金镀膜,然
后在镀
膜上加工出螺旋沟槽来准确操控电阻。金属膜电阻能够说是功能比较好的电阻,精度高,能
够做E192系
列,然后温度特性好,噪声低,愈加稳定。

碳组成电阻
碳膜电阻
1.高热传导磁芯
2.导电皮膜
3.有机硅树脂涂料
4.色环涂料
5.铜/铁质引脚
碳组成电阻主要是由碳粉末和粘合剂一同烧结成圆柱型的电阻体,其间碳粉末的浓度决议了电阻值
的大小,
在两头加镀锡铜引线,最后封装成型。碳组成电阻工艺简单,原材料也简单取得,所以价
格最廉价。但是
碳组成电阻的功能不太好,容差比较大(也便是做不了精细电阻),温度特性不好,通
常噪声比较大。碳组
成电阻耐压功能较好,因为内部是能够看作是碳棒,根本不会被击穿导致被烧毁。

金属氧化物膜电阻
金属氧化膜电阻
1.高热传导磁芯
2.导电皮膜
3.有机硅树脂涂料
4.色环涂料
5.铜/铁质引脚
与金属膜电阻结构类似,金属氧化物膜主要是在陶瓷棒构成一层锡氧化物膜,为了增加电阻,能够在锡
氧化物膜上加一层锑氧化物膜,然后在氧化物膜上加工出螺旋沟槽来准确操控电阻。金属氧化物膜电阻
最大的优势便是耐高温。
